設備簡述
-
電機定子綜合測試設備測試對象電機定子（單、三相、多速、串激、無刷等定子）。
設備簡述
一、 需求信息
1.測試對象
電機定子(單、三相、多速、串激、無刷等定子)
2.其他要求
1)雙工位串行測試
2)測試工裝根據樣品訂制
二、 設備描述
1. 檢測項目：
電感、直流電阻、交流耐壓(含電弧偵測)、絕緣電阻、匝間、磁旋、反嵌
2. 測試方式
| 測試項目 | 測試定義 | 備注 |
| 交流耐壓 | 設置定子繞組、 鐵芯之間施加設定電壓的交流電， 測試其絕緣部分的漏電流。 | |

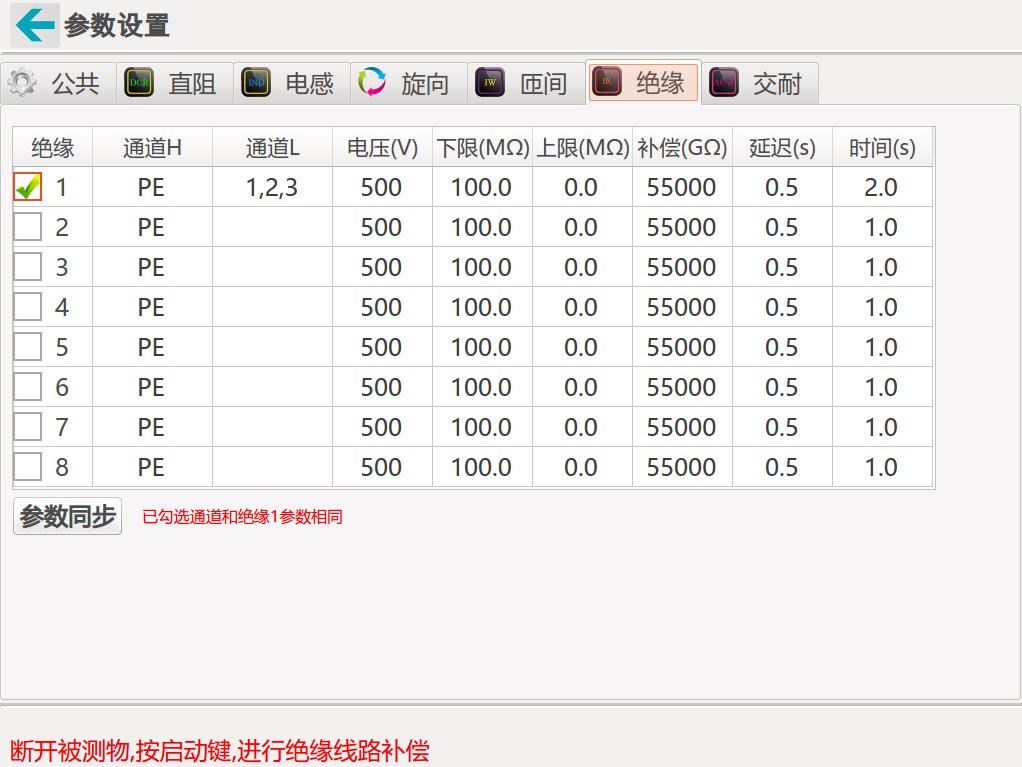

| 絕緣測試 | 設置定子繞組、 外殼之間施加設定電壓的直流電， 測試其絕緣部分的絕緣電阻值 | |
| 直流電阻 | 測試指定繞組之間的繞組電阻值， 測試時可根據實際的環境溫度自動折算到標準溫度下的電阻值。 可根據公式計算電阻平衡。 | |

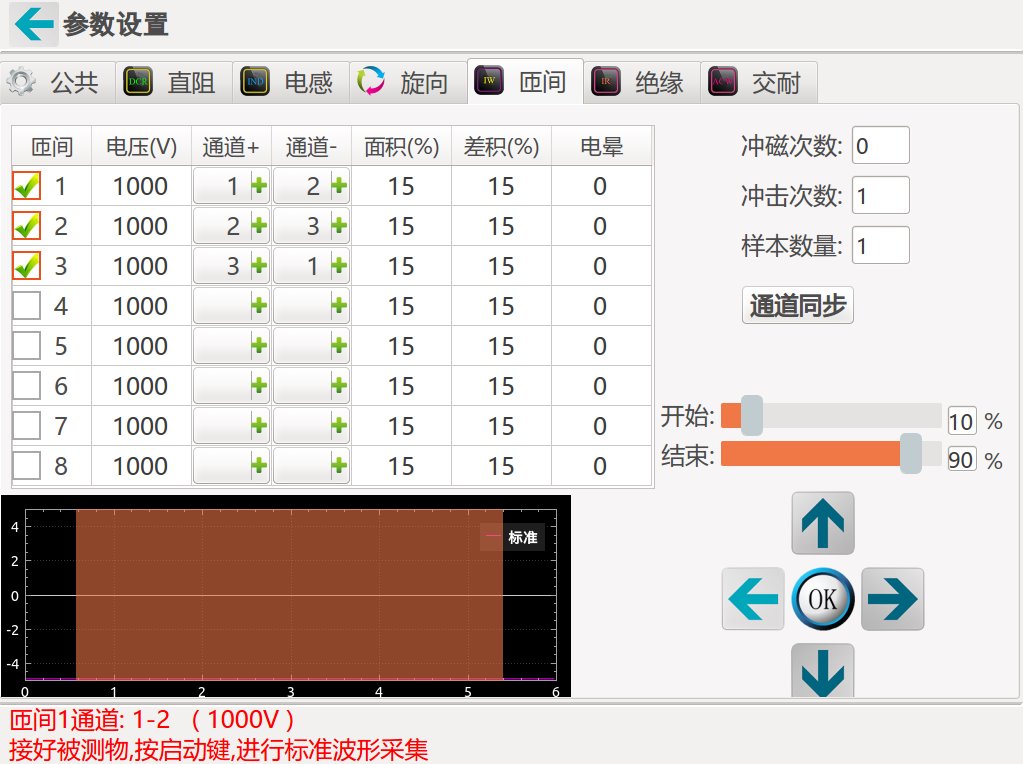

| 匝間測試 | 對繞組施加設定高壓脈沖， 在繞組與儀器內部的振蕩電容之間會形成的衰減振蕩波形， 通過比較標準定子與被測定子波形的差異， 來判斷是否合格。 | |
| 磁旋反嵌測試 | 通過測量電機定子主副相線圈的相位關系，推斷由此定子生產的電機的旋轉方向 | |
| 電感測試 | 測試指定繞組之間的繞組電感值。 |
3.項目明細
| 測試項目 | 測試項目 | 測試端 | 備注 |
| 交流耐壓 | UVW 對地耐壓 | ABC(D)—地 | |
| 絕緣電阻 | UVW 對地絕緣 | ABC(D)—地 | |
| 直流電阻 | UVW 繞組直流電阻 | A-B | |
| B-C | |||
| A-D(C) | |||
| 匝間測試 | UVW繞組匝間 | A-B | |
| B-C | |||
| A-D(C) | |||
| 磁旋反嵌測試 | 轉向 | 正轉、反轉、不轉 | |
| 電感測試 | UVW繞組電感 | A-B | |
| B-C | |||
| A-D(C) |
4.技術參數
| 指標 | 名稱 | 技術指標 | 備注 |
| 直流電阻測試 | 測量范圍 | 5mΩ～500kΩ | |
| 測量精度 | 5mΩ-20kΩ：±（0.3%讀數值+2個字） | ||
| 20kΩ以上：±（0.3%讀數值+5個字 ） | |||
| 溫度補償功能 | 有 | ||
| 溫度探頭 | DS18b20 | ||
| 測量范圍 | -10.0℃～+60.0℃ | ||
| 測量精度 | ±0.5℃（范圍：0°C~+50°C） | ||
| 測試時間設置范圍 | 0.10-99.99S | ||
| 測試時間精度 | ±（0.1%設定值+0.05s） | ||
| 電阻不平衡度 | 0.0%-99.9% | ||
| 交流耐壓 | 測試條件 | AC 200～3200V | 可選配5000V |
| 輸出電壓精度 | ±(2%×設定值+3V) | ||
| 擊穿電流預置報警范圍 | 上限：0.000-9.999-40.00mA，0=關閉 | ||
| 下限：0.000-9.999-40.00mA | |||
| 擊穿電流測量范圍 | 0.010-9.999-40.00mA | ||
| 擊穿電流測量精度 | ±(2%讀數值+5個字) | ||
| 測試時間范圍 | 0.0～999.9s 0.0=持續輸出 | ||
| 電弧偵測 | 0～11級(0為關閉) | ||
| 絕緣電阻 | 測試條件 | DC 100～1000V | |
| 輸出電壓精度 | ±(2%×設定值+3V) | ||
| 絕緣電阻測量范圍 | 0.100-9.999-99.99-999.9-3000MΩ | ||
| 絕緣電阻測量精度 | 1～100MΩ，±（3％×顯示值+5個字） | ||
| 100-1000MΩ，±（5％×顯示值+5個字） | |||
| 絕緣電阻報警設定范圍 | 上限：0.0～999.9～3000MΩ；0=關閉 | ||
| 下限：0.0～999.9～3000MΩ | |||
| 測試時間范圍 | 0.0～999.9s | ||
| 測試時間精度 | ±（0.1%設定值+0.05s） | ||
| 匝間 | 脈沖電壓峰值 | 200～3200V | |
| 電壓精度 | ±（3%讀數值+5V） | ||
| 沖擊次數 | 1-30次 | ||
| 波形比較 | 面積、差積、電暈； | ||
| 磁旋反嵌測試 | 旋向判定類型 | 順時針/逆時針/不轉 | |
| 反嵌測試范圍 | 線包反嵌>5% | ||
| 電感測試 | 測試頻率 | 100Hz\120Hz\1kHz\10kHz | |
| 測試電平 | 0.3V\0.6V\1V | ||
| 測試范圍 | 100Hz、120Hz：10uH-9999mH | ||
| 1kHz、10kHz：1uH-999.9mH H | |||
| 基本精度 | ±(0.3%×讀書值+2個字) |
三、設備配置
本測試系統是由測試主機、控制軟件、工裝夾具等組成。
2.1、硬件配置：
| 序號 | 產品名稱 | 功能說明 | 單位 | 數量 |
| 1 | 綜合測試主機 | 測試模塊控制及測試項目切換 | 臺 | 壹 |
| 2 | 耐壓測試模塊 | 實現交流高壓輸出及電流采集 | 套 | 壹 |
| 3 | 絕緣測試模塊 | 實現直流高壓輸出及電流采集 | 套 | 壹 |
| 4 | 匝間測試模塊 | 實現脈沖高壓輸出及振蕩波形采集 | 套 | 壹 |
| 5 | 電阻測試模塊 | 四線測量法，實時溫度采集，自動換算 | 套 | 壹 |
| 6 | 磁旋反嵌測試模塊 | 實現磁旋反嵌采集 | 套 | 壹 |
| 7 | 測試軟件 | 測試條件/結果保存， 測試流程控制 | 套 | 壹 |
| 8 | 機柜及配電裝置 | 驅動模塊集成及供電機柜， 帶腳輪方便移動 | 套 | 壹 |
| 9 | 測試工裝 | 專用測試工裝， 按需定制 | 套 | 壹 |
| 10 | 電感測試模塊 | 電感測試模塊 | 套 | 壹 |
