電機測試
Motor testing
電機智能裝配設備是由麥珂威爾團隊目前主要的核心，也是未來的方向。致力于非標自動化的研發、生產、銷售.服務為一體，創造自主知識產權品牌，為企業提供電機、新能源、電感、汽車零部件裝配等自動化設備。幫助企業優化產能，助力中國制造2025，是我們的企業使命。公司產品有繞線機;換向器精車機;點焊測試機;點膠機;綁線機;整形機;自動裝配線等。
應用領域
Application field

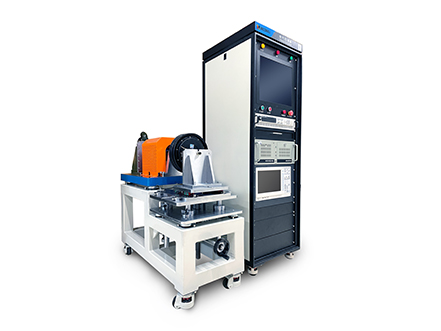

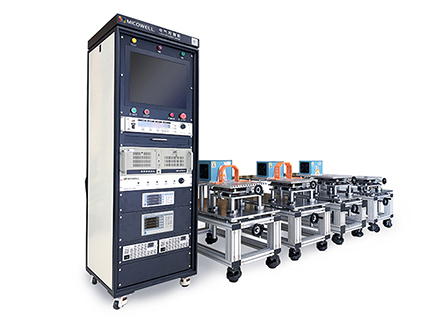

電機綜合測試系統是由電機測試行業國際領先的團隊麥珂威爾精心打造的能量回饋式四象限伺服對拖系統并集成了磁滯/磁粉測功機實現多功能化的一站式測試平臺，系統可用于伺服機器人電機、無刷電機及其他各種電機及驅動器綜合特性測試。系統具有使用靈活，測試精準、穩定，操作安全方便等特點，且具有測試范圍寬廣、分析功能強大等優點，廣泛運用于各種電機研發、檢測、質量認證、選型等電機測試行業，如航空、航天.軍事、民用、院校、科研機構、機器人伺服等領域。
制動器
Brake

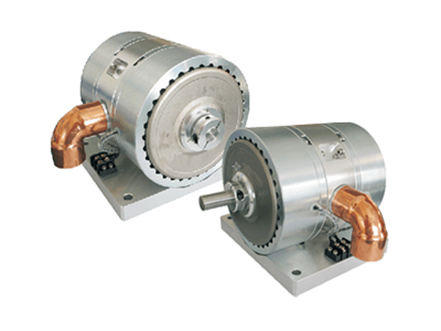

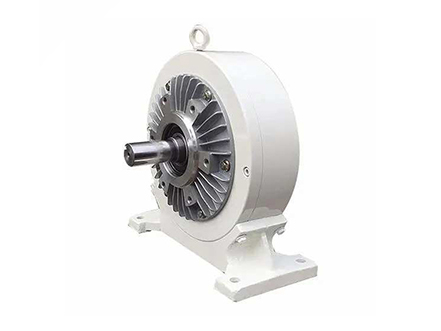

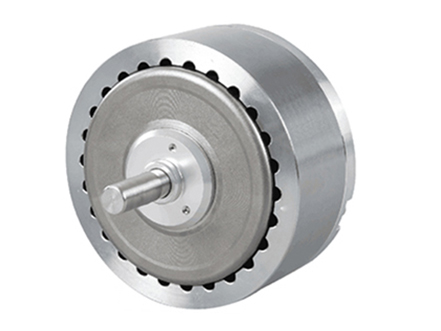

磁粉制動器是根據電磁原理和利用磁粉傳遞轉矩的。其具有激磁電流和傳遞轉矩基本成線性關系的特點。在通滑差無關情況下能夠傳遞一定的轉矩，具有相應速度快;結構簡單;無污染;無噪音;無沖擊振動節約能源等優點。是一種多用途;性能優越的自動控制元件?，F(xiàn)已被廣泛應用于造紙;印劇;塑料;橡膠;紡織;印染;電線電纜;冶金;壓片機以及其他有關加工行業中的放卷和收卷張力控制。磁粉制動器還經常用于傳動機械的測功加載和制動等。
應用領域
Application field
高精度的轉矩控制，轉矩的控制范疇非常廣，而且控制精度高，轉達轉矩和激磁電流成精確的比例，可實現高精度的控制。良好的歷久性、壽命長、接納耐熱、耐磨耗、耐氧化、耐蝕性超強的超合金磁粉，壽命長。穩固性軼群的定轉矩特性，磁粉的磁氣特性佳，而且粉粒相互之間的聯合力穩固，滑動轉矩非常穩固，與相對回轉數沒有干系能長期連結恒定的轉矩。連續滑動運轉利用散熱結果精良而且接納熱變形均一的冷卻布局，加上磁粉的高耐熱性，容許連結與制動功率及滑動功率大，可以大概光滑油滑的滑動運轉，不會引起震蕩。
壓裝|伺服壓機
sensor
在工業制造以及研發領域，精度要求越來越高，同時時間壓力不斷上升:這些變化要求可靠，靈活的測量系統。通過研發和工業鄰域合作伙伴的長期緊密聯系，麥珂威爾提供的各類高精度扭矩傳感器為工業測量和系統技術的創新解決方案開辟了新的途經。為了顯著提高生產和研發的安全性，可靠性和效率，需要兩個方面的工作:電氣設備的機械和電子特性必須經過嚴格的測試。同時，完整的試驗臺系統必須不斷適應最新技術發展以確保最大精度和可靠性。作為在測量和系統技術的領導者，除了通用扭矩傳感器以外，麥珂威爾同時也為客戶的特殊應用提供定制的扭矩測量解決方案。在大學和工業領域，對于基礎研究或質量監控:麥珂威爾扭矩傳感器能夠保證精確測量驅動裝置、變速箱、泵機的功率和摩擦值。應變技術為旋轉軸測量以及長期動態和靜態測量提供了性能強大的解決方案。由于極高的精度、高剛度結構以及卓越的溫度穩定性，應變技術可以滿足最苛刻的任務要求。壓電式反作用扭矩傳感器以卓越的過載安全性、極高的信號分辨率和非常寬的頻率范圍而受青睞。尤其適用于安裝空間、溫度范圍和動力學條件苛刻的測量任務?？梢岳酶黝惻ぞ貍鞲衅鳛槊總€應用提供理想的解決方案。
應用領域
Application field
隨著自動化技術的進步，在工業設備中，除了液柱式壓力計、彈性式壓力表外，目前更多的是采用可將壓力轉換成電信號的壓力變送器和壓力傳感器。以壓電效應為工作原理的傳感器，是機電轉換式和自發電式傳感器。它的敏感元件是用壓電的材料制作而成的，而當壓電材料受到外力作用的時候，它的表面會形成電荷，電荷會通過電荷放大器、測量電路的放大以及變換阻抗以后，就會被轉換成為與所受到的外力成正比關系的電量輸出。它是用來測量力以及可以轉換成為力的非電物理量。它有很多優點∶重量較輕、工作可靠、結構很簡單、信噪比很高、靈敏度很高以及信頻寬等等。但是它也存在著某些缺點:有部分電壓材料忌潮濕，因此需要采取一系列的防潮措施，而輸出電流的響應又比較差，那就要使用電荷放大器或者高輸入阻抗電路來彌補這個缺點，讓儀器更好地工作。
客戶的需求是給光電傳感器保護裝置的壓裝，主要需求如下：
麥珂威爾自動化自主研發的扭矩轉速傳感器有以下優點：
1、全程壓力、位置保護，壓力不允許過沖，在初始段導向不滿足要求時立即進入保護狀態。
2、壓裝過程可視化，曲線顯示過程細節。
3、產品壓力精度0.5%FS 。
4、產品深度一致性0.02mm以內。

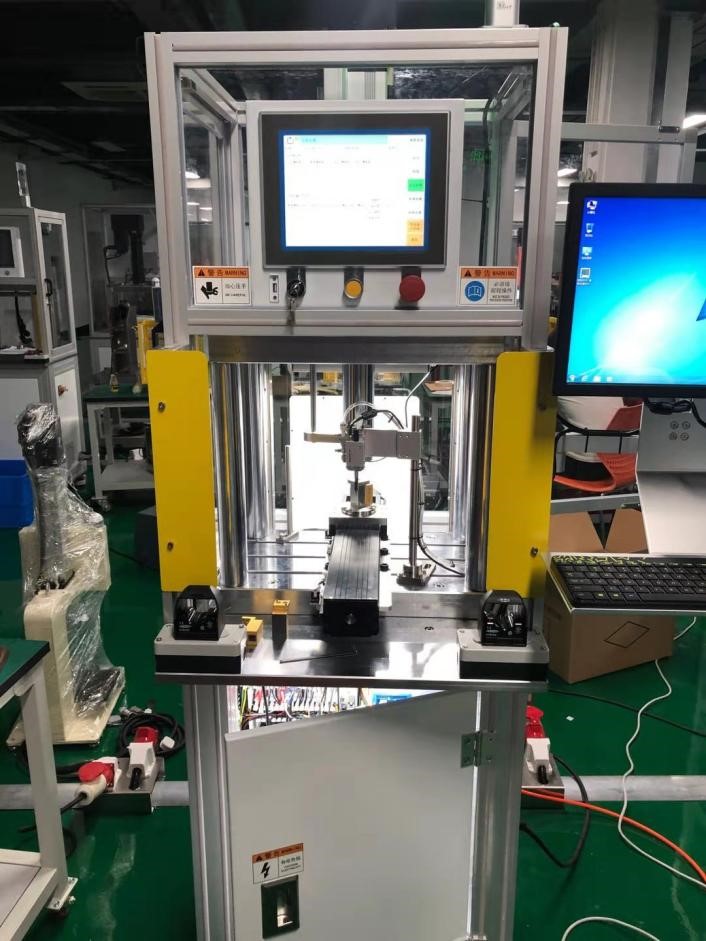

麥珂威爾在收到客戶需求后，立刻制定了定制化的解決方案。推薦使用精密桌面型伺服壓力機。 精密桌面型伺服壓力機采用簡潔高剛性機架，搭配高性能伺服電缸，結合麥珂威爾智能驅控平臺，實現高精度壓裝。
具有以下特點：
壓力、電流和位置實時保護，避免意外撞擊或工件來料超差造成負載壓力過大，損壞傳感器或工裝。
擁有多種壓裝模式，通過組合進行多段復合壓裝。
每次壓裝過程支持5組點、窗口、包絡線等檢測模式，再結合特殊點進行壓裝質量判斷。
壓裝曲線實時顯示，曲線采樣速度為1000點/秒，壓裝生產數據全程記錄，方便追溯。 安裝部署便捷快速，操作簡單易懂，工藝切換方便
整個工藝流程如下：
1、提供配套工裝設計，工裝滿足快速上料定位、保護罩壓入準確導向要求。
2、全程壓力、位置保護，一旦實際壓力超過保護值立即進入保護處理。
3、設備小型號并容易部署，滿足日后增產需求。\
激光雷達是高級別無人駕駛技術實現的關鍵
激光雷達在性能、防干擾和環境信息獲取量等方面的優勢，不僅僅對于自動駕駛有巨大的吸引了，對于想要提升智能化汽車的企業同樣具備吸引力。這些都是吸引自動駕駛公司和汽車廠商進場的原因。面對日益增長的市場需求，雷達企業的生產效率也必須不斷提高。麥珂威爾自動化為激光雷達生產過程提供壓裝解決方案。

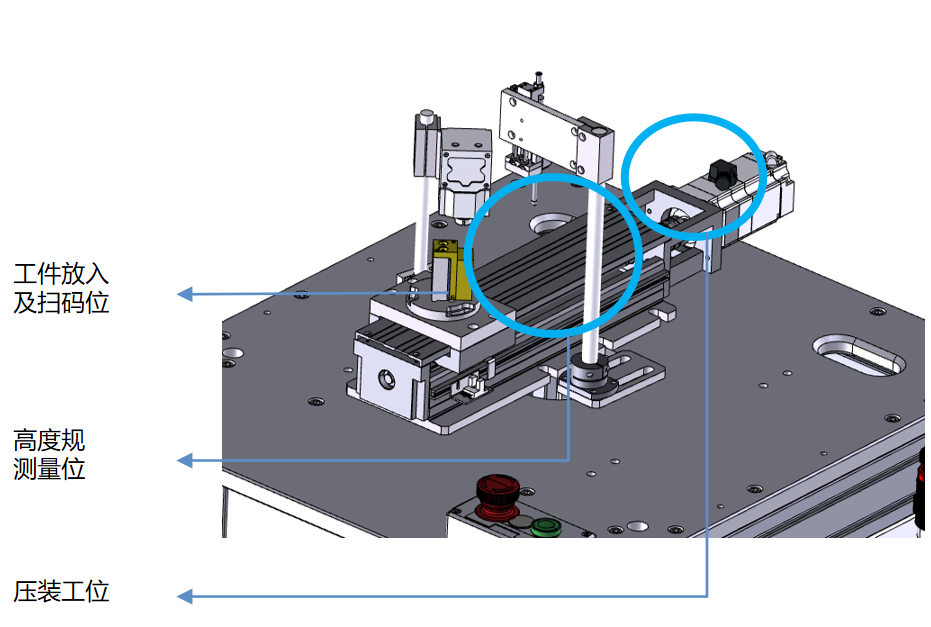

激光雷達銷釘壓機 該零件為汽車激光雷達裝配件，工件精度較高，要求銷釘壓入銷釘高度距離表面2.2mm，公差±0.02mm，全程壓裝數據上傳數據庫。

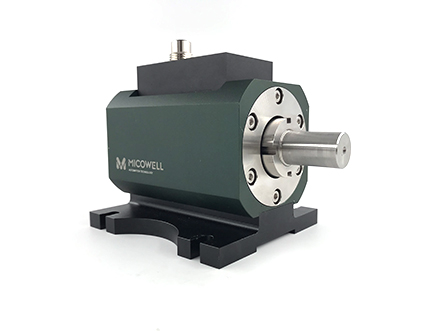

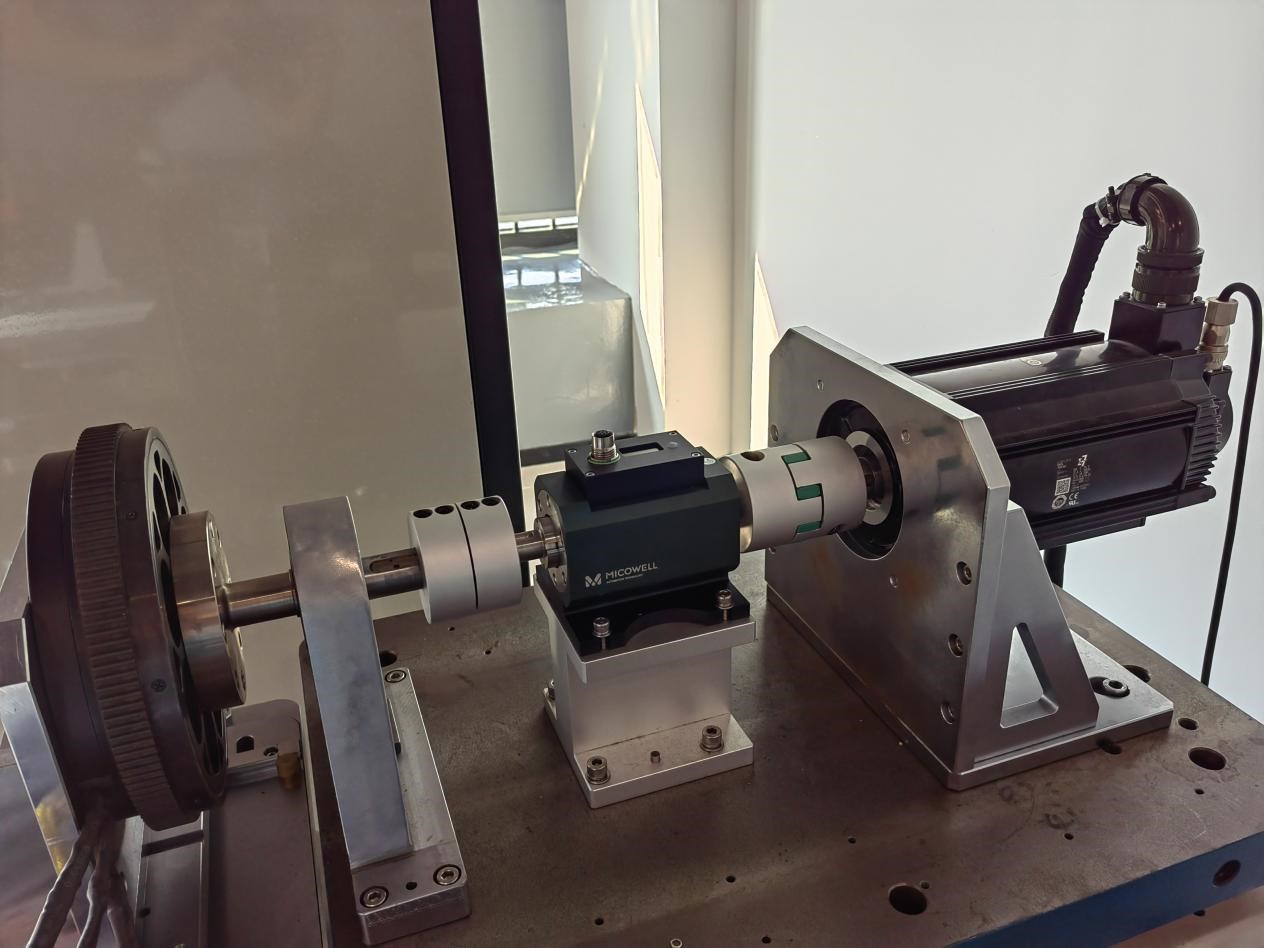

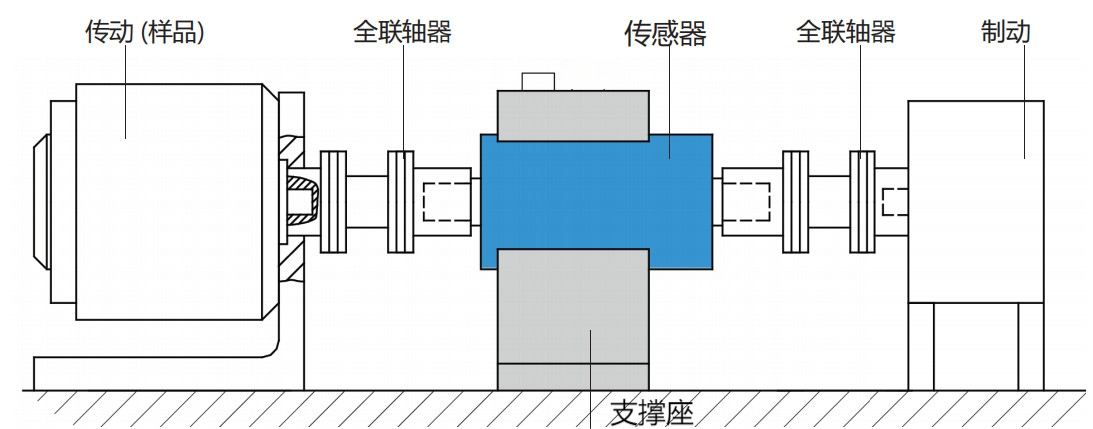

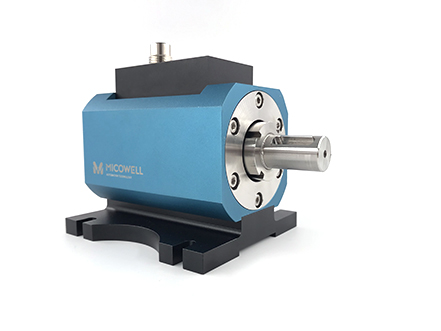

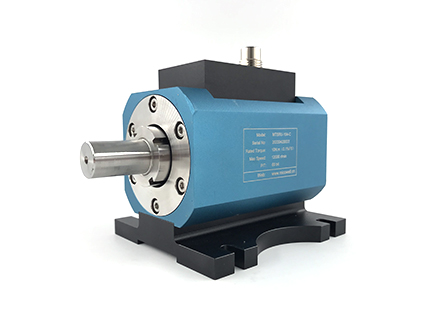

扭矩轉速型傳感器在電機測試行業中的應用 扭矩轉速傳感器的扭矩測量采用應變電測技術。在彈性軸上粘貼應變計組成測量電橋， 當彈性軸受扭矩產生微小變形后引起電橋電阻值變化，應變電橋電阻的變化轉變?yōu)殡娦盘柕淖兓瘡亩鴮崿F(xiàn)扭矩測量。當測速碼盤連續旋轉時，通過光電開關輸出脈沖信號，根據碼盤的齒數和輸出信號的頻率，即可計算出對應的轉速。由于采用了能源與信號的無接觸傳輸，完美的解決了旋轉狀態下的扭矩測量。
麥珂威爾自動化自主研發的扭矩轉速傳感器有以下優點：
1、抗振性能好，連接穩而牢 動態扭矩傳感器和設備的扭矩輸出端通過聯軸器安裝在一起，因而也會受到振動的沖擊，另外和設備本身的振動疊加，對防振有較高需求。麥珂威爾研制的這款扭矩轉速傳感器采用彈簧按扣式緊鎖連接，安裝快捷、連接牢固，抗振性能好，在設備的高頻持續振動下，仍舊穩固如初，不會松動或脫落；
2、防水防油耐蝕表現優異 動態扭矩傳感器多用于工業場景，機電設備上，對防水、防油、耐蝕等方面亦有剛性要求，特別是機電設備，經常會面臨油液環境，另外設備本身會有油液等介質的傳輸，在這樣一個過程中，不可避免會存在水、油、液等侵入的風險。凌麥珂威爾研制的這款扭矩轉速傳感器，IP65級防護等級以上，高強防水性能，主體外殼采用PBT高分子材質，或耐蝕合金材質，從而具備優異的防鹽霧腐蝕能力，無懼水、油、腐蝕性物質的侵入；
3、信號傳導高效無延遲 傳感器采集的扭矩電信號，既要高效傳導，還要抗干擾無延遲。麥珂威爾研制的這款扭矩轉速傳感器，接觸體和配套傳輸線材，均采用優質材料，傳輸高效，無延遲。另外電機測試設備在運行中面臨電磁干擾，麥珂威爾研制的這款扭矩轉速傳感器作了抗電磁干擾的結構處理，可保障信號傳輸不受干擾；
4、產品更加小型化 動態扭矩傳感器小型化是一個趨勢，這對于設備整體小型化很重要。特別是目前很多設備都有向小型化、緊湊化、輕型化的發展方向。麥珂威爾研制的這款扭矩轉速傳感器尺寸外觀小，占用空間小，使得傳感器和其附屬部分整體可以釋放空間，為設計和改良提供更多施展空間。

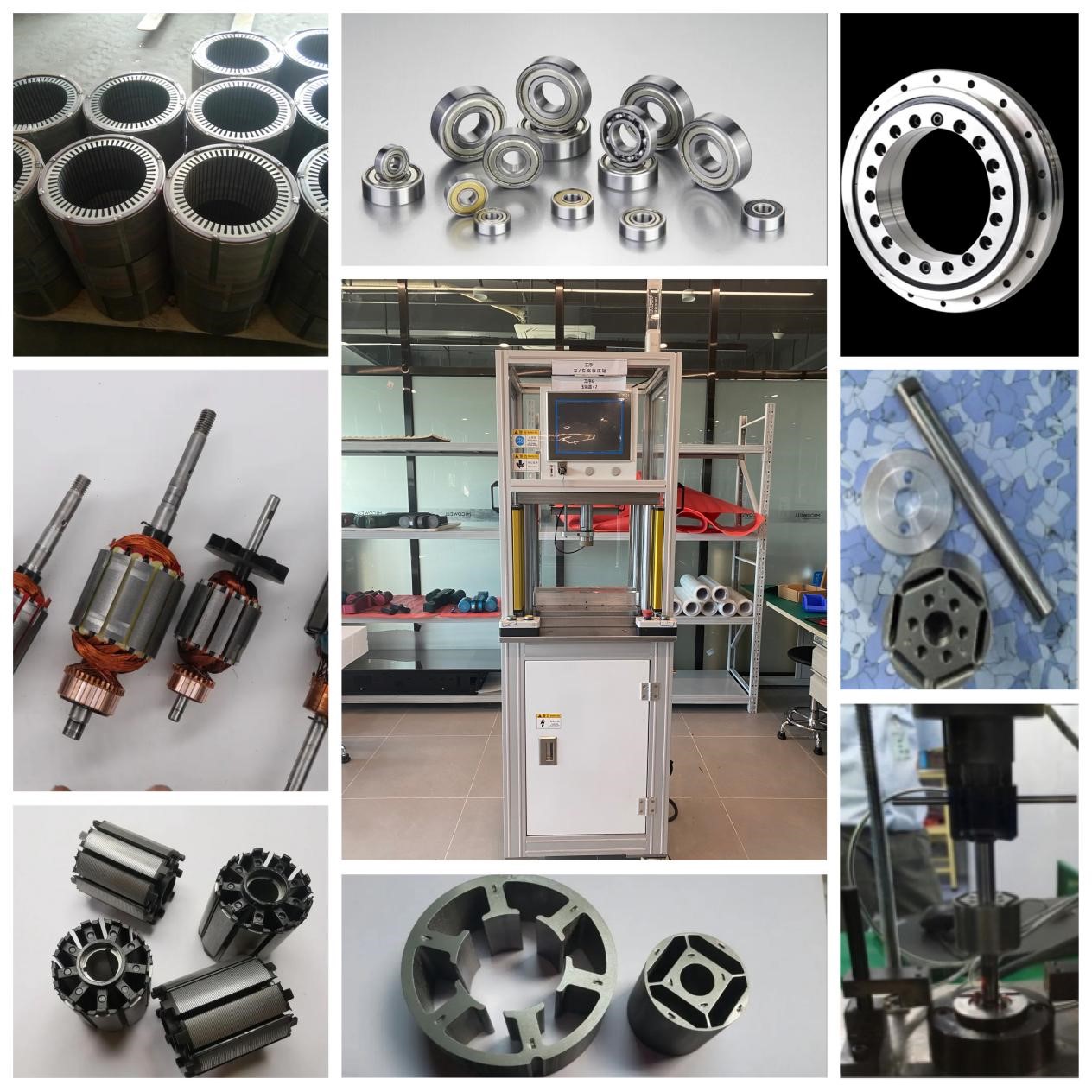

在電機裝配線中，自動化只是提升產品效率的一種方式。但是實際上電機裝配品質的提升，更多需要關注的是裝配過程中工藝的實現。在整個電機裝配過程中，除了電機特有的裝配工藝如充磁，動平衡，繞線等，還有幾個傳統的工藝如壓裝，注油，焊接等。其中壓裝工藝在電機裝配中應用最多，也最為廣泛。如壓軸承到轉子，壓卡簧，壓硅鋼片到轉子，壓換向器，壓軸承到殼體等等。壓力裝配作業是常用的工藝方法。特別是在汽車和汽車零部件行業中，軸承、電機、襯套等零件的裝配都是采用壓力裝配實現的。
在電機裝配常見問題有：
1、壓裝不到位，尺寸誤差，位移監控。
2、壓裝力過大，缺陷，力監控。
3、壓裝力過小，尺寸誤差/缺陷，力監控。
這幾種失效模式主要是由于直徑尺寸公差波動造成的。為避免這些失效模式，麥珂威爾為客戶提供了一套定制化的解決方案，大大提高了產品質量的一致性和生產效率。
麥珂威爾的伺服壓機主要提供壓力模式和位置模式這兩種控制模式。 壓力模式：是通過軟件編程運動過程控制，傳輸?shù)綌?shù)控應用模塊，再通過伺服驅動器驅動伺服電機的運動，經過傳動裝置實現輸出端的運動控制。壓軸壓出后壓力傳感器通過形變量反饋模擬量信號，經過放大、模數轉換，變成數字量信號輸出到控制系統/PLC，實現壓力監控；通過伺服電機解析編碼器反饋位置信號，實現位置監控。 位置模式：是由伺服電機驅動高精度滾珠絲桿，通過控制電機轉動角度實現對壓頭的精準位置控制。壓頭前端安裝高靈敏壓力傳感器，采集實時壓力，實現壓力閉環控制。通過高速采集壓裝過程中的位置壓力數據，實現精密壓裝的在線質量判斷和數據信息化管理。
控制系統特點：
位置定位精度達到±0.01mm（任意負載和速度），全閉環方案有效消除不同負載下機架、皮帶變形等引起的壓頭位置變化，保證產品一致性。
壓力精度達到±0.25%FS，同時壓裝過程使用運動控制算法，位置、壓力不易過沖，減少廢品產生。
壓裝曲線實時顯示，曲線采樣率≥1000次/秒，確保壓裝過程分毫畢現。
可與MES對接，實現電子SOP功能，提高生產效率20%以上。
沖程六段速：快進、探測、壓裝、緩沖、保壓、返回。
多種壓裝過程品質檢測模式，配合“特殊點檢測”解決壓裝品質問題，保證產品一致性。
工藝過程：

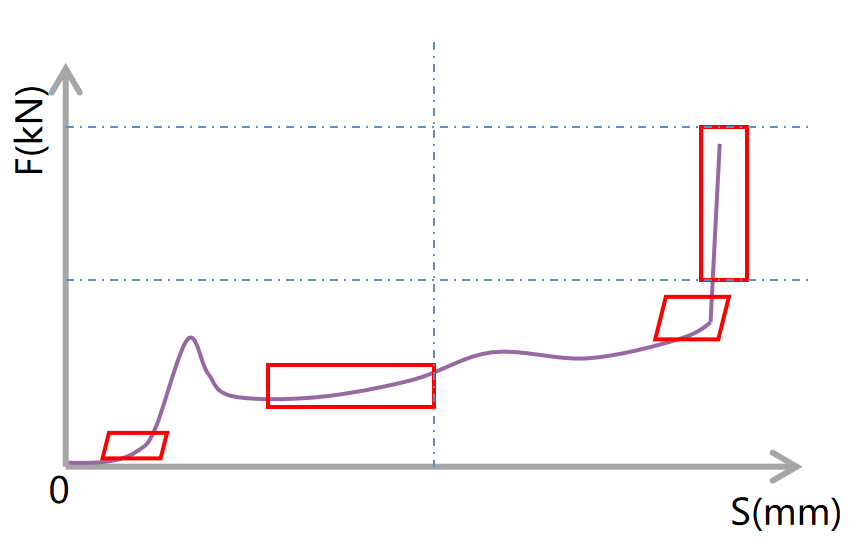

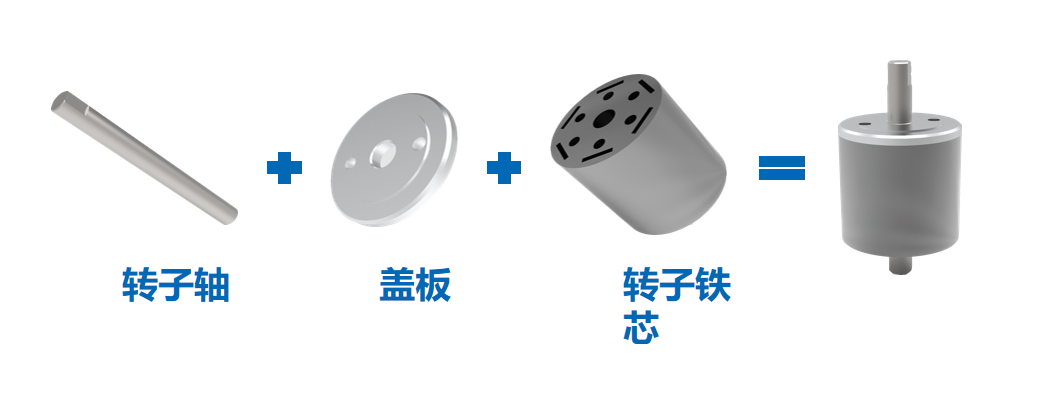

使用位置模式，將電機轉子軸垂直壓入轉子鐵芯及蓋板，經歷接觸起力-壓裝平穩-壓裝末端-壓裝極限四個階段。
壓裝|伺服壓機
assembly press |Servo Press
氣候變化迫使越來越多的工業企業承擔起提高其工藝能效的責任，以減少其在全球二氧化碳排放中的份額。與液壓和氣動應用相比，伺服電缸提供更高的效率。可以節省高達90％*的潛在能源，此方案在氣候保護中起到關鍵作用
麥珂威爾的傳感器、測量鏈、監視器或評估系統和數控壓裝系統可全面監測和控制裝配過程或壓裝過程。伺服壓力機的應用十分廣泛，可以應用于汽車、電機、電子行業，也可以應用在家電、機械等其他行業中，主要是應用在各種行業組件壓裝。不同行業之間選擇伺服壓力機的系列和類型也有很大的不同，因此伺服壓力機的選擇也是十分重要的一項。
伺服壓力機在不同行業之間的的用途是不同的，汽車行業主要是用于發動機組件的一些壓裝，比如發動機缸蓋、缸套、油封等等；轉向器組件壓裝、傳動軸組件壓裝、齒輪箱組件壓裝、剎車盤組件壓裝等。在電機行業中主要是用于微電機組件壓裝，比如主軸，殼體的壓裝等，電機組件壓裝包括軸承壓裝等；在電子行業中用于線路板組件壓裝；家電行業中用于家電配件壓裝、家電配件鉚接等；在機械行業：機械零部件壓裝，自動化組線，易損件壽命測試等。我們需要根據行業以及用途的不同選擇合適的伺服壓力機。
解決方案
Solution
電機行業：微電機組件壓裝（主軸，殼體等），電機組件壓裝（軸承，主軸等）。
家電行業： 家電配件壓裝，家電配件鉚接等。
機械行業： 機械零部件壓裝，自動化組線，易損件壽命測試等。
應用領域
Application field

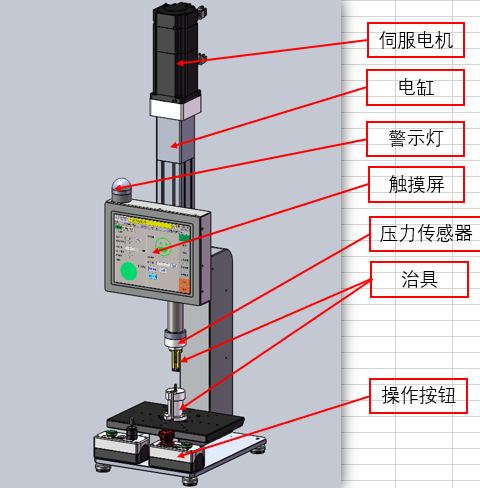

麥珂威爾精密數控伺服電子壓力機簡稱伺服壓力機或伺服壓裝機、伺服壓機、伺服壓床、電子壓床、電子壓力機，其工作原理是由伺服電機驅動高精度滾珠絲桿進行精密壓力裝配作業，能夠在壓力裝配作用中實現壓裝力與壓入深度的全過程閉環控制，從而實現在線質量管理的精密壓裝。伺服壓力機主要有壓力模式和位置模式。壓力模式是通過軟件編程運動過程控制，傳輸?shù)綌?shù)控應用模塊，再通過伺服驅動器驅動伺服電機的運動，經過傳動裝置實現輸出端的運動控制。壓軸壓出后壓力傳感器通過形變量反饋模擬量信號，經過放大、模數轉換，變成數字量信號輸出到控制系統/PLC，實現壓力監控；通過伺服電機解析編碼器反饋位置信號，實現位置監控。位置模式是由伺服電機驅動高精度滾珠絲桿，通過控制電機轉動角度實現對壓頭的精準位置控制。壓頭前端安裝高靈敏壓力傳感器，采集實時壓力，實現壓力閉環控制。通過高速采集壓裝過程中的位置壓力數據，實現精密壓裝的在線質量判斷和數據信息化管理。 伺服壓力機的控制系統特點： 位置定位精度達到±0.01mm（任意負載和速度），全閉環方案有效消除不同負載下機架、皮帶變形等引起的壓頭位置變化，保證產品一致性。 壓力精度達到±0.25%FS，同時壓裝過程使用運動控制算法，位置、壓力不易過沖，減少廢品產生。 壓裝曲線實時顯示，曲線采樣率≥1000次/秒，確保壓裝過程分毫畢現。 可與MES對接，實現電子SOP功能，提高生產效率20%以上。 沖程六段速：快進、探測、壓裝、緩沖、保壓、返回。 多種壓裝過程品質檢測模式，配合“特殊點檢測”解決壓裝品質問題，保證產品一致性。
